Módulo de Movimento Sensor Radar Pressão Humana, HLK-LD2410C, LD2410, LD2420, LD2410S, 24GHz, mmWave, 5m, Novo

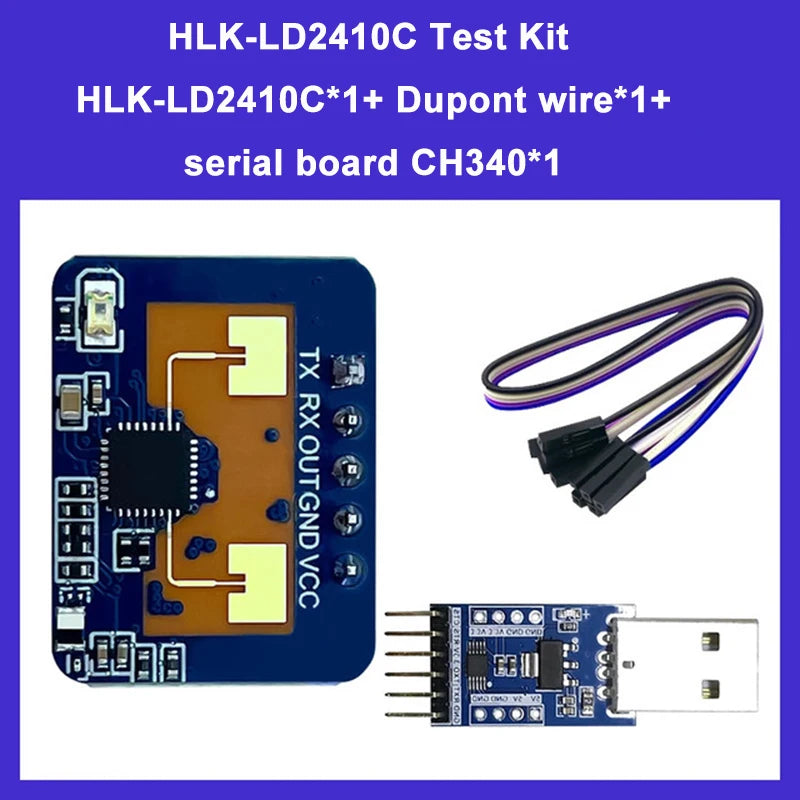

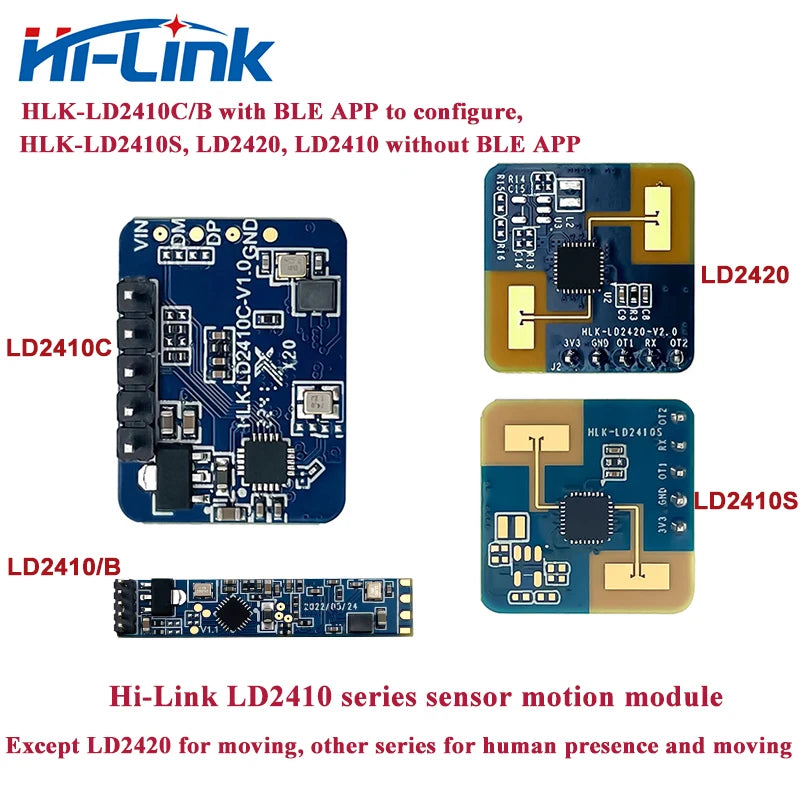

LD2410C-24G mmWave Presença Humana Radar Sensor Module

HLK-LD2410CÉ um módulo sensor de status de presença humana de alta sensibilidade 24GHz desenvolvido pela Hi-Link Electronics. Seu princípio de funcionamento é usar a onda contínua frequência-modulada FMCW, para detectar alvos humanos no espaço ajustado, combinado com o processamento do sinal do radar, algoritmo exato da indução do corpo humano, para conseguir a detecção sensível alta do estado da presença humana, que pode identificar o corpo humano no movimento e no estado estacionário, E pode calcular a informação auxiliar tal como a distância ao alvo.

Este produto é usado principalmente em cenas internas para detectar se há um corpo humano movente ou micro-movente na área, e output os resultados da detecção no tempo real. Distância de detecção mais distante até 5 metros, resolução de distância 0,75 m. Fornece uma ferramenta de configuração visual, que pode facilmente configurar a distância de detecção e detecção em diferentes intervalos sensibilidade e tempo de atraso não tripulado, etc., para se adaptar a diferentes necessidades específicas da aplicação.

Suporta saída GPIO e UART, plug and play e pode ser aplicado de forma flexível a diferentes cenários inteligentes e produtos terminais.

Características e benefícios do produto

Características do módulo

• Plug and play, montagem fácil

• A maior distância de detecção é até 6 metros

• Grande ângulo de detecção, cobertura até ± 60 graus

• A identificação exata dentro do intervalo, apoia a divisão da escala de detecção, e protege a interferência fora do intervalo

• O ajuste inteligente do parâmetro do Multi-nível pode ser realizado através de Bluetooth ou porta serial para encontrar as necessidades de mudanças da cena

• Ferramentas visuais depuração e configuração

• Pequeno e simplificado, o tamanho mínimo é somente 16*22mm

• Suporta vários métodos de instalação como teto pendurado e parede pendurada

• 24GHz banda ISM, compatível com FCC e regulamentos do espectro CE

• 5 ~ 12V tensão ampla de alimentação

• A escolha custo-efetiva final

Data sheet link:https://drive.google.com/drive/folders/16h1POBPM-CN3x7FaBTZa6IErEnPA2w4d?usp=sharing

Benefícios do módulo

O módulo sensor do corpo humano LD2410 adota a tecnologia do sensor do radar da onda do milímetro 24GHz. Comparado com outras soluções, tem vantagens óbvias em aplicações de detecção do corpo humano:

1. Além de ser sensível a corpos humanos em movimento, também pode sentir com sensibilidade corpos humanos estáticos, micro-móveis, sentados e deitados que não podem ser identificados por soluções tradicionais;

2. Tem boa adaptabilidade ambiental, e o efeito de detecção não é afetado pelo ambiente circundante, como flutuações de temperatura, brilho, umidade e luz;

3. Tem a boa penetração do escudo e pode ser escondida no escudo para trabalhar sem furos de abertura na superfície do produto, que melhora a estética do produto;

4. Pode flexivelmente configurar a distância de detecção a mais distante e a sensibilidade em cada porta da distância para conseguir a configuração personalizada flexível e fina.

Cenários de aplicação

O módulo de detecção do corpo humano LD2410 pode detectar e identificar o corpo humano em movimento, fretting, em pé, sentado e deitado. Ele suporta ajuste de parâmetros multinível e pode ser amplamente utilizado em vários cenários de AIoT. Os tipos comuns são os seguintes

• Controle claro do sensor do corpo humano

Ele detecta se há alguém no espaço e controla automaticamente as luzes, como equipamentos de iluminação em locais públicos, várias luzes de sensores, lâmpadas, etc.

• Indução do corpo humano despertar de tela de publicidade e outros equipamentos

Ligar automaticamente quando as pessoas vêm e dormir automaticamente quando ninguém vem economizar energia, a entrega de informações é mais precisa e eficiente

• Proteção segurança vida

Proteção UV do trabalho da lâmpada, para impedir que a lâmpada UV esteja girada sobre quando há povos ao redor e causando ferimento pessoal

Detecção e alarme automáticos de locais perigosos para impedir que pessoas entrem em espaços específicos de alto risco, como locais de alto risco inseridos por pessoal de explosão de minas de carvão

• Eletrodomésticos inteligentes

Quando não há ninguém na sala por um longo tempo, a TV, o ar condicionado e outros aparelhos elétricos são automaticamente desligados, economizando energia e segurança

• Segurança inteligente

Detecção e identificação de pessoas invadindo, permanecendo, etc. dentro do intervalo especificado

Dimensão ou tamanho do módulo para LD2410C

Tamanho do módulo: 16mm x 22mm, 5 furos de pino são reservados no hardware (o padrão de fábrica não corresponde aos pinos)

O diâmetro do furo do pino é 0.9mm, e o afastamento do pino é 2.54mm.

Definição do Pin para LD2410C
